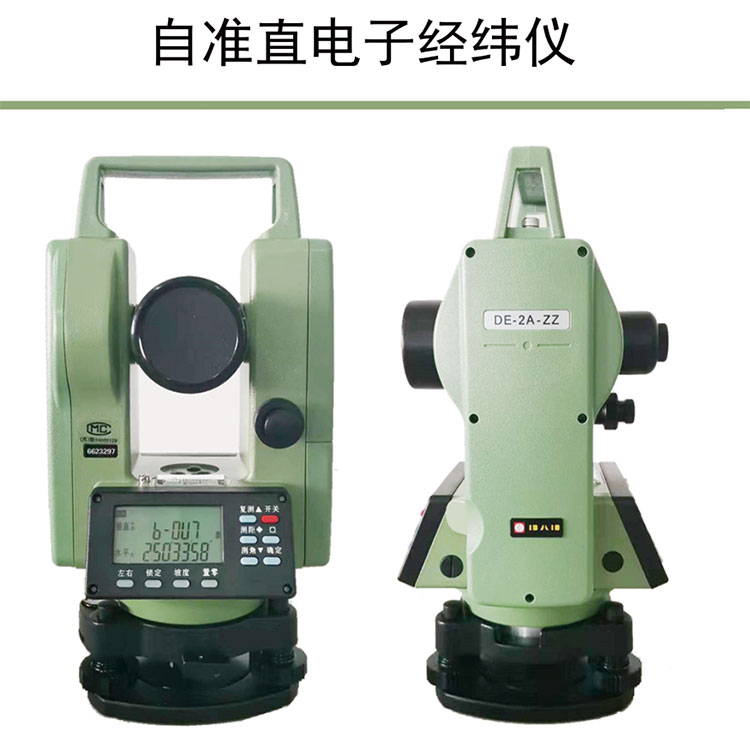

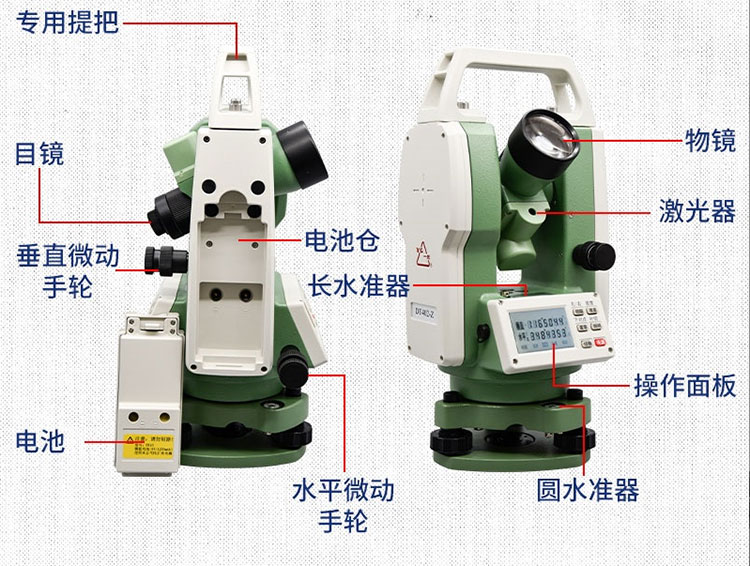

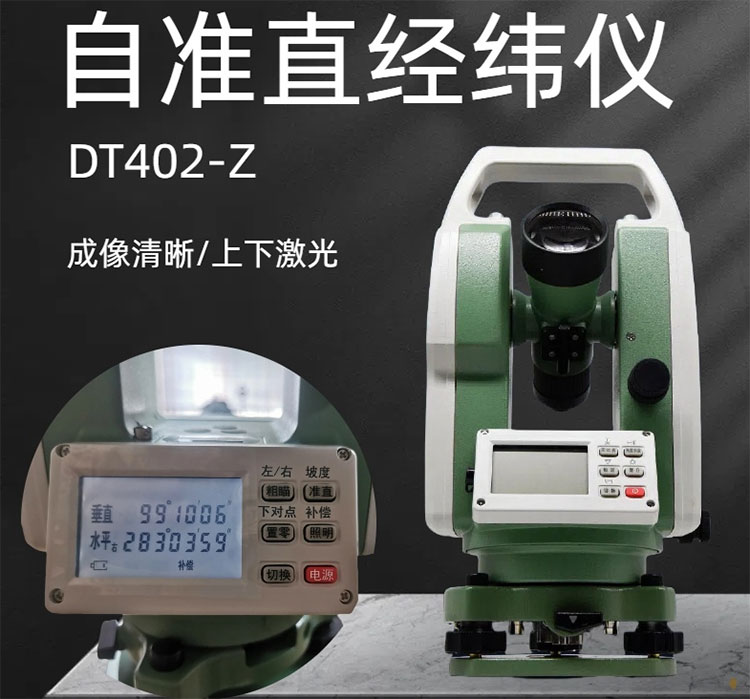

自準直電子經緯儀融合了光學自準直原理與電子測角技術，實現微秒級角度偏差的高精度測量，廣泛廣泛應用于工程測量、機械安裝、航空航天等領域。其工作流程可分為四個關鍵階段：

1. 光學發射與準直
   儀器內置光源（如LED或激光）發射光束，通過分劃板（刻有十字絲或標尺）形成基準圖像，經物鏡組轉化為平行光射出。當光束照射到目標反射鏡時，若鏡面完全垂直光軸，光線將沿原路返回。

2. 像點捕捉與偏移檢測
   返回光束穿過物鏡后，在分劃板平面重新成像。若反射鏡存在傾角（如偏轉α），返回像點會相對于原始基準點產生位移（Δx）。該位移由高靈敏度光電傳感器（如CCD/CMOS陣列）實時捕捉，位移量Δx與傾角α滿足關系：α ≈ Δx / f（f為物鏡焦距）。

3.

4. 電子測角與數據處理
   位移信號被轉換為電信號，輸入處理器進行以下計算：

• 角度解算：基于幾何光學模型，將像點位移轉換為角度值（精度可達0.1″）。

• 動態補償：集成陀螺儀和溫度傳感器，自動修正儀器振動、熱變形引起的誤差。

• 數據輸出：結果以數字形式顯示，并支持實時傳輸至計算機或移動終端。

5. 自動化校準（閉環控制）
   部分高端型號具備自動目標識別（ATR）功能：通過電機驅動瞄準系統主動追蹤反射靶標，實現無人值守的連續測量與校準。

6.

憑借非接觸、高精度、強抗干擾的特性，自準直經緯儀在以下領域發揮不可替代的作用：

1. 高端制造業

• 大型裝備安裝
  如船舶發動機曲軸對中、風力發電機塔筒垂直度調整（精度需≤0.05mm/m），通過多點同步測量消除裝配累積誤差。

• 精密導軌檢測
  用于半導體光刻機、數控機床導軌的直線度與平行度測量（要求≤1μm/m），避免機械振動導致的系統誤差。

2. 航空航天與國防

• 飛行器姿態標定
  校準衛星太陽能帆板展開角度（誤差<±10″）、導彈發射架水平基準（直接影響命中精度）。

• 結構變形監測
  對火箭燃料貯箱在加壓狀態下的形變進行實時監控，確保結構安全。

3. 能源與重大工程

• 核電站安全殼監測
  長期跟蹤反應堆安全殼在熱循環載荷下的微形變（精度需達0.01mm），預防結構性失效。

• 特高壓輸電塔校正
  在復雜地形中確保百米級鐵塔的垂直度（偏差<1/3000塔高），抵御強風荷載。

4. 科研與計量領域

• 天文臺設備校準
  調整射電望遠鏡饋源艙的指向精度（需≤2″），保障深空觀測數據可靠性。

•

• 基準量具傳遞
  作為角度基準器，向工業現場傳遞國家計量標準（如多齒分度臺校準）。

未來趨勢：

• 智能化：融合AI算法實現異常數據自動診斷。

• 集成化：與激光跟蹤儀、全站儀組成空間測量網絡。

• 微型化：MEMS技術推動便攜式傳感器發展（如無人機載監測）。

      自準直電子經緯儀通過光電協同測量與動態誤差控制技術，將角度測量精度推向亞秒級，成為現代精密工程的核心工具。其在高端制造、重大基建、國防科技等領域的深度應用，顯著提升了設備可靠性、工藝可控性及工程安全性，持續推動產業向高精度化與智能化升級。
